产品介绍:

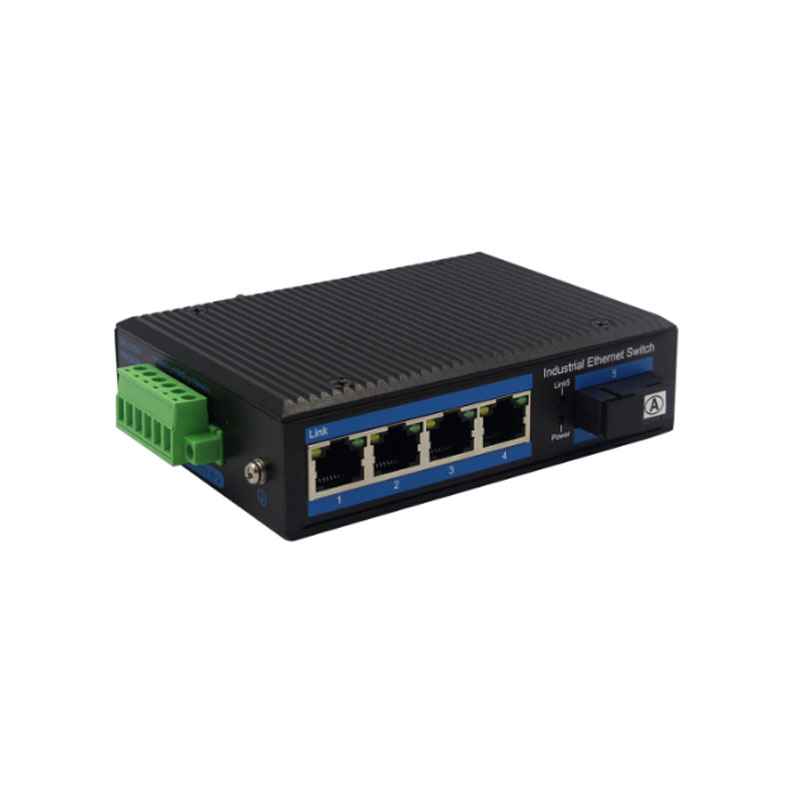

HS2004P是一款加固型5端口工业以太网交换机,可在恶劣的工业环境中提供无阻塞线速性能。它还提供 4 端口10/100/1000BASE-TX RJ45 PoE +1 端口1000Base-Fx,采用IP40坚固耐用的外壳和冗余电源系统。其纤薄的外壳适用于在-40℃至85℃的宽温度范围内的气候苛刻环境中的监控系统部署、控制管理和无线服务等应用。HS2004P系列为RJ-45 端口上的各种10/1000Mbps 以太网介质提供了灵活性,并具有高度稳定的光纤性能。
HS2004P系列封装在紧凑的IP40外壳中,允许DIN导轨或面板安装,以有效利用机柜空间。它提供具有广泛电压范围的集成电源,可在全球范围内运行。它还为需要双电源或备用电源输入的高可用性应用提供双冗余、可逆极性12V DC至52V DC电源输入。
产品规格:
型号 | HS2004P-SSC-20 |
10/100Base-TX 端口 | 4端口RJ-45自动MDI / MDI-X |
1000Base-FX 端口 | 1个SC接口 |
PoE 规范 | PoE 标准:IEEE802.3af/ IEEE802.3at PoE 端口:2端口支持PoE 功率输出:最大15.4瓦(IEEE 802.3af) 最大30瓦(IEEE 802.3at) PoE 端口自动检测AF/AT设备 输出电压:DC48V 电源引脚分配:1/2+;3/6- 电源类型:端跨(中跨可选) |
性能规格 | 带宽:14Gbps 数据包缓冲内存:1.2Mbit 数据包转发率:10.5Mpps MAC 地址表:2K |
安装 | DIN导轨 |
系统指标 | 半双工背压,全双工IEEE 802.3x 暂停帧 |
外壳 | IP40铝制外壳 |
LED指示灯 | 电源:红色 光纤:Link 2(绿色) 以太网:黄色 |
电源输入 | 48至57V DC冗余电源 |
浪涌保护 | ±4KV |
尺寸(宽 x 深 x 高) | 118 x 86 x 33.5毫米 |
重量 | 产品重量:0.36KG 包装重量:0.46KG |
工作环境 | 工作温度:-40~85℃; 储存温度:-40~85℃ 相对湿度:5%~95%(无冷凝) |
网线 | 10BASE-T:Cat3、4、5UTP(≤100米) 100BASE-TX:Cat5 或更高UTP(≤10米) 1000BASE-TX:Cat6 或更高UTP(≤100 米) |
网络协议 | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u;100Base-TX/FX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x; |
工业标准 | FCC CFR47 Part 15,EN55022/CISPR22, Class A IEC61000-4-2 (ESD): ±8kV (contact), ±12kV (air) IEC61000-4-3 (RS): 10V/m (80~1000MHz) IEC61000- 4-4(EFT):电源端口:±4kV;数据端口:±2kV IEC61000-4-5(浪涌):电源端口:±2kV/DM,±4kV/CM;数据端口:±2kV IEC61000-4-6(CS):3V(10kHz-150kHz);10V (150kHz-80MHz) IEC61000-4-16 (共模导通): 30V (cont.), 300V (1s) |
保修单 | 1年更换新产品;主要部件3年。 |
产品型号参考信息:
HS2004P-MSC-2 | 4端口10/100/1000Base-TX (PoE) 转1000Base-FX ,多模(1310nm) ,双工,SC 2km |
HS2004P-SSC-20 | 4端口10/100/1000Base-TX (PoE) 转1000Base-FX ,单模(1310nm) ,双,SC 20km |
HS2004P-SSC-20A | 4端口10/100/1000Base-TX (PoE) 转1000Base-FX,单模(Tx1310nm/Rx1550),单模SC20km |
HS2004P-SSC-20B | 4端口10/100/1000Base-TX (PoE) 转1000Base-FX,单模(Tx1550nm/Rx1310),单模,SC 20km |
HS2004P-SFP | 4端口10/100/1000Base-TX (PoE) 到1000Base-FX(SFP插槽) |
电源(可选) | DC12V/1A,适用于非PoE工业交换机 |
DC24V/1A,适用于非PoE工业交换机 | |
DC52V/1A,适用于1端口PoE工业交换机,或非PoE工业交换机 |
